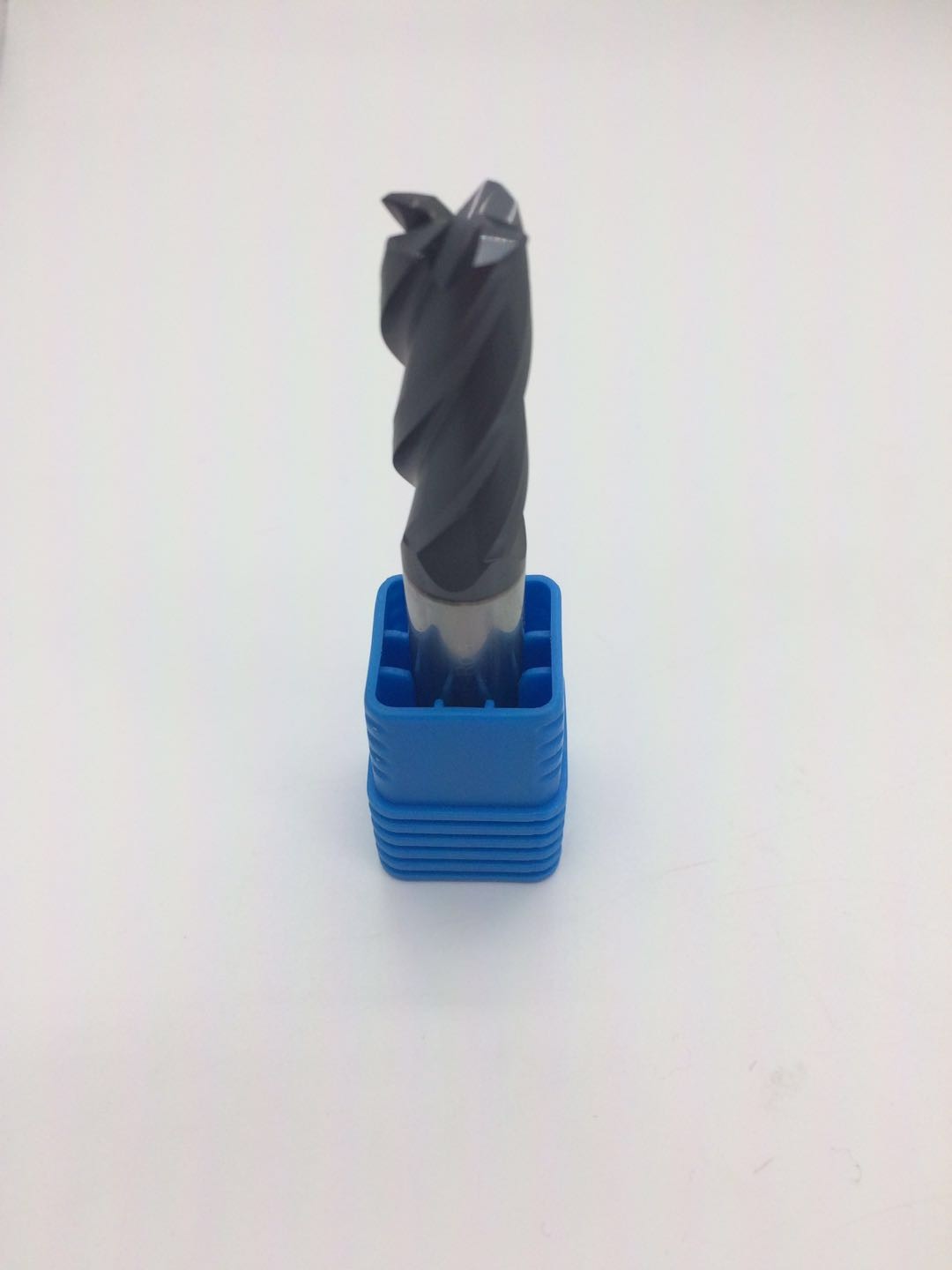

2/3/4/6의 플루트 CNC 기계 맷돌로 갈기를 위한 단단한 탄화물 Coner 반경 끝 선반
1. 제품 설명
입자 크기: 0.4-0.6um
CO: 10%, 12%
TRS: >3600 N/mm2
경도: HRA 91.8-92.5
일 조각: HRC45-50 HRC55-58 HRC60-62 HRC65-60
나선 각: 30°-60°
날카로운의 Dia: 0.2-0.9 mm; 1-20 mm
막대의 직경: 4-20 mm
길이: 50-100 mm
절단 모양: 편평하고, 정연한, 공 코, 코너 반경, 테이퍼 플루트, 등
플루트 아니오: 1-7의 플루트
| HRC45 | HRC55 | HRC60 | HRC65 |
| 입자 크기: 0.6um CO: 10%년 굽힘 강도: 3350N/mm2 |
입자 크기: 0.6um CO: 10%년 굽힘 강도: 4000N/mm2 |
입자 크기: 0.5um CO: 12%년 굽힘 강도: 4300N/mm2 |
입자 크기: 0.4um CO: 12.5% 굽힘 강도: 4300N/mm2 |
3. 입히기
입히기 |
색깔 |
코팅 온도 |
간격 (um) |
HV |
적용 온도 |
마찰 계수 |
TiAlN |
자주색 회색 | <600> | 3-5 | 3300 | 800 °C | 0.3 |
| AlTiN | 검정 | <600> | 3-5 | 3500 | 900 °C | 0.3 |
| TiSiN | 구리 | <600> | 3-5 | 3500 | 1500년 °C | 0.4 |
| NaNo | 파란 | <600> | 3-5 | 3800 | 1200년 °C | 0.4 |
| CrN | 은 회색 | <480> | 2-2.5 | 2500 | 700 °C | 0.3 |
6.Standard 크기
| 모형 아니. | 플루트 dia (d) | 절단 길이 (l) | 정강이 dia (d) | 전장 (L) |
| 1.0×2.5×4D×50L | 1.0 | 2.5 | 4 | 50 |
| 1.5×4×4D×50L | 1.5 | 4 | 4 | 50 |
| 2.0×5×4D×50L | 2.0 | 5 | 4 | 50 |
| 2.5×7×4D×50L | 2.5 | 7 | 4 | 50 |
| 3.0×8×4D×50L | 3.0 | 8 | 4 | 50 |
| 3.5×10×4D×50L | 3.5 | 10 | 4 | 50 |
| 4.0×10×4D×50L | 4 | 10 | 4 | 50 |
| 4.5×11×6D×50L | 4.5 | 11 | 6 | 50 |
| 5.0×13×6D×50L | 5.0 | 13 | 6 | 50 |
| 5.5×13×6D×50L | 5.5 | 13 | 6 | 50 |
| 6.0×15×6D×50L | 6.0 | 15 | 6 | 50 |
| 6.5×15×8D×60L | 6.5 | 15 | 8 | 60 |
| 7.0×17×8D×60L | 7.0 | 17 | 8 | 60 |
| 7.5×17×8D×60L | 7.5 | 17 | 8 | 60 |
| 8.0×20×8D×60L | 8.0 | 20 | 8 | 60 |
| 8.5×25×10D×75L | 8.5 | 25 | 10 | 75 |
| 9.0×25×10D×75L | 9.0 | 25 | 10 | 75 |
| 9.5×25×10D×75L | 9.5 | 25 | 10 | 75 |
| 10.0×25×12D×75L | 10.0 | 25 | 12 | 75 |
| 10.5×25×12D×75L | 10.5 | 25 | 12 | 75 |
| 11.0×28×12D×75L | 11.0 | 28 | 12 | 75 |
| 11.5×28×12D×75L | 11.5 | 28 | 12 | 75 |
| 12.0×30×12D×75L | 12.0 | 30 | 12 | 75 |
| 13.0×33×16D×100L | 13.0 | 33 | 16 | 100 |
| 14.0×40×16D×100L | 14.0 | 40 | 16 | 100 |
| 15.0×40×16D×100L | 15.0 | 40 | 16 | 100 |
| 16.0×40×16D×100L | 16.0 | 40 | 16 | 100 |
| 17.0×40×20D×100L | 17.0 | 40 | 20 | 100 |
| 18.0×40×20D×100L | 18.0 | 40 | 20 | 100 |
| 19.0×40×20D×100L | 19.0 | 40 | 20 | 100 |
| 20.0×40×20D×100L | 20.0 | 40 | 20 | 100 |
| 25.0×40×25D×100L | 25.0 | 40 | 25 | 100 |
