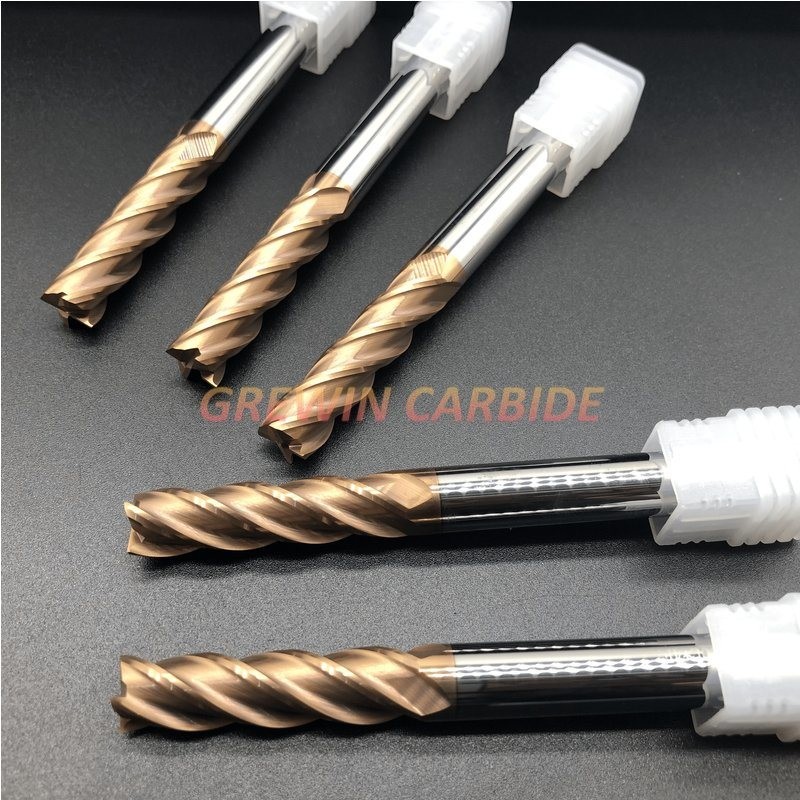

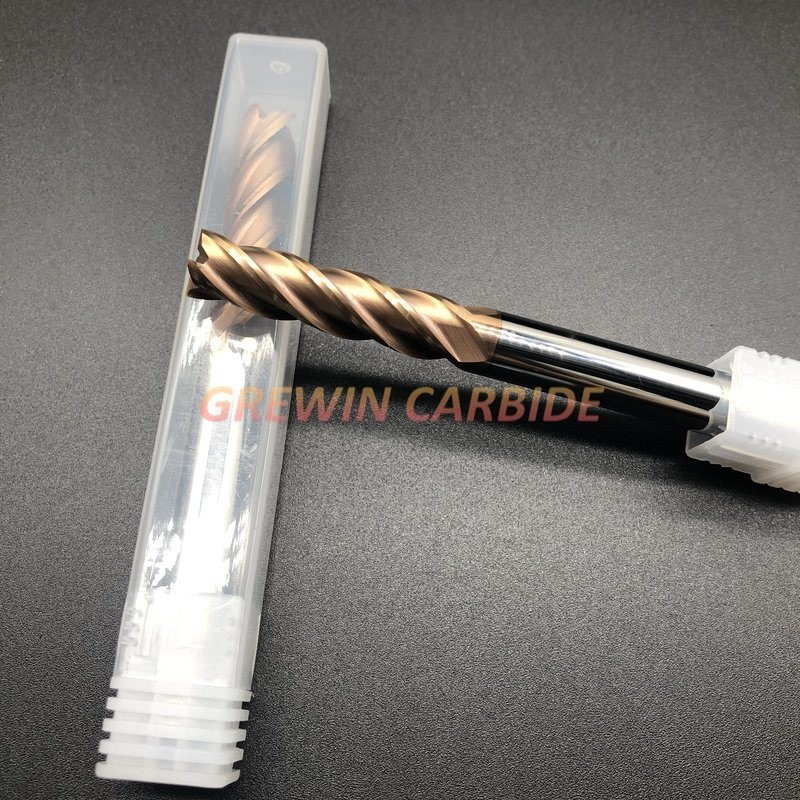

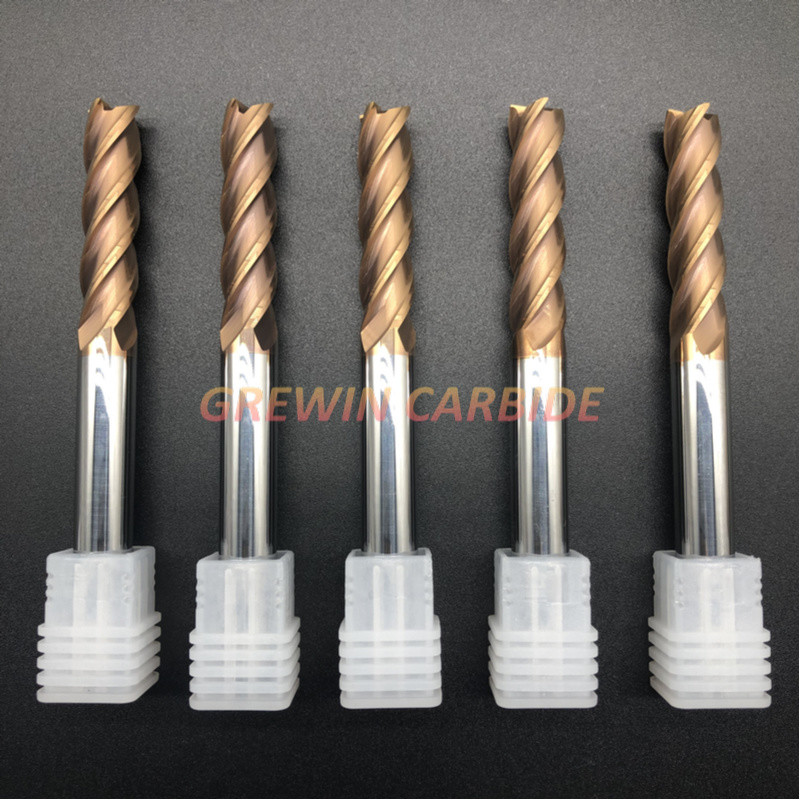

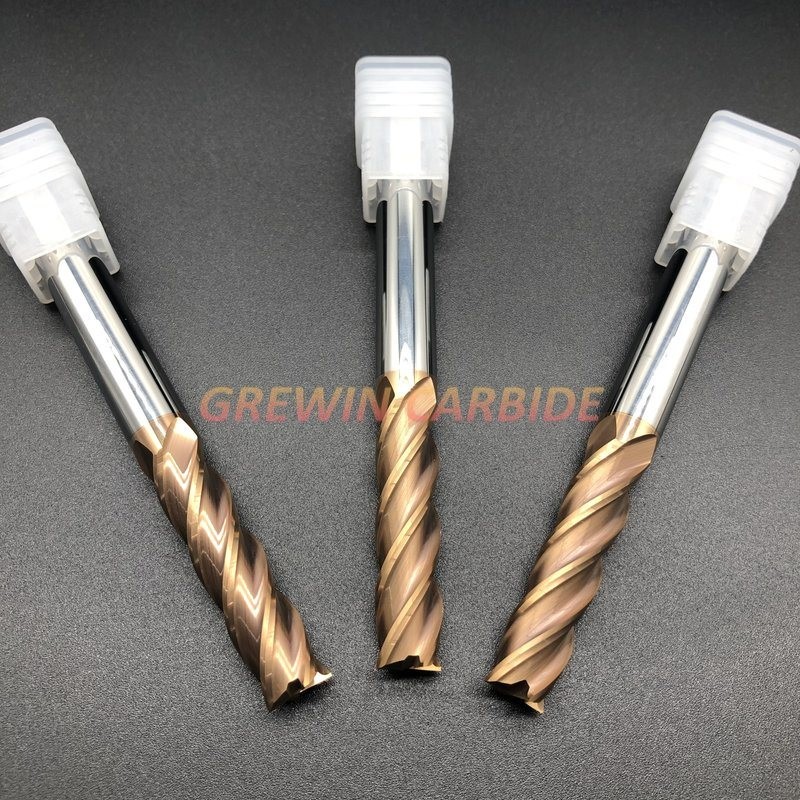

끝 연삭을 코팅하는 텅스텐 카바이드 2/4 플루트 티타늄실리콘질소
1. 제품 기술
미세 낟알 원료
결정립 크기 : 0.4-0.6μm
Co 10%, 12%
TRS >3600 N/mm2
견고성 HRA 91.8-92.5
공작물 HRC45-50 HRC55-60 HRC65 HRC68
나사각 30' -45'
모서리 0.2-0.9 밀리미터를 줄이는 지름 ; 1-20 밀리미터
로드의 지름 4-20 밀리미터
길이 50-100 밀리미터
형식 플랫, 스퀘어, 공 코, 코너 반경, 테이프녹화자 플루트, 기타 등등을 줄이기
1-7 번에게 피리 같은 소리로 말합니다
HRC45 | HRC55 | HRC60 | HRC65 |
결정립 크기 : 0.6 um Co : 10 % 휨강도 : 3350N/mm2 |
결정립 크기 : 0.6 um Co : 10 % 휨강도 : 4000N/mm2 |
결정립 크기 : 0.5 um Co : 12 % 휨강도 : 4300N/mm2 |
결정립 크기 : 0.4 um Co : 12.5 % 12.5 % 휨강도 : 4300N/mm2 |
끝 연삭의 탄화물 물질에 대한 도입
탄화물 그레이드 | 텅스텐 카바이드 로드에 대한 기술적 세부사항 |
10U | Co :10% WC 89% 희소 원소 : 1% HRA : 90.5' 결정립 크기 : 0.75 um |
12U | Co :12% WC 85% 희소 원소 : 3% HRA : 92.5' 결정립 크기 : 0.4 um |
K40 | Co :12% WC 84% 희소 원소 : 4% HRA : 93' 결정립 크기 : 0.4 um |
K44 | Co :12% WC 84% 희소 원소 : 4% HRA : 93.5' 결정립 크기 : 0.4 um |
줄여질 재료
탄화물 그레이드 | 끝 연삭의 HRC | 줄여질 재료 |
10U | HRC45-50 | HRC35 하에 재료를 줄애서 |
12U | HRC55-58 | HRC50 하에 재료를 줄애서 |
K40 | HRC60-62 | HRC55 하에 재료를 줄애서 |
K44 | HRC65-70 | HRC63 하에 재료를 줄애서 |
상응하는 코팅
탄화물 그레이드 | 끝 연삭의 HRC | 상응하는 코팅 |
10U | HRC45-50 | 알틴 |
12U | HRC55-58 | 셜킨 |
K40 | HRC60-62 | 티슬킨 |
K44 | HRC65-70 | 나노 |
끝 연삭의 탄화물 물질에 대한 도입
알틴 | 셜킨 | 티슬킨 | 나노 | |
견고성(hv) | 3200 | 2800 | 3600 | 42(GPA) |
두께(um) | 2.5-3 | 2.5-3 | 3 | 3 |
산화는 임시 직원으로 일합니다) | 900 | 800 | 1000 | 1200 |
마찰계수 | 0.3 | 0.3 | 0.45 | 0.4 |
색 | 검정색 | 바이올렛 | 구리 | 청색 |
