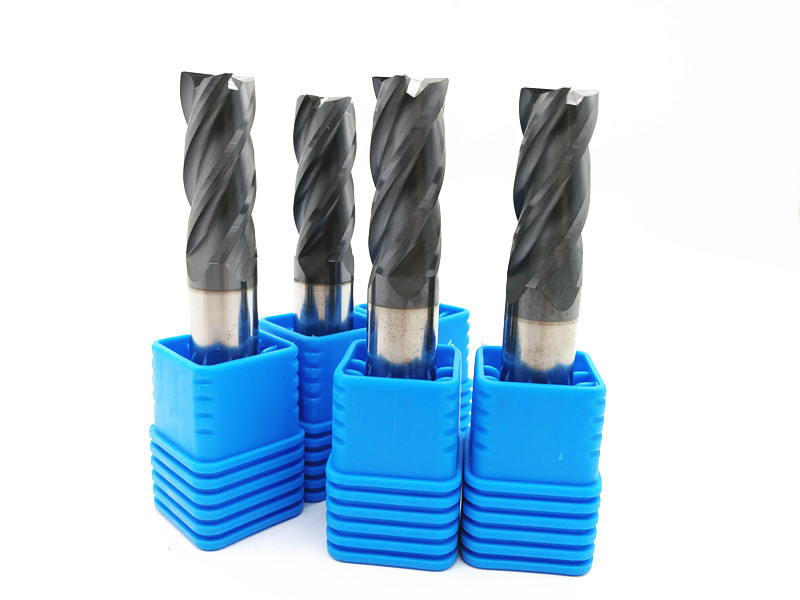

CNC 공작 기계를 위한 HRC45/55 텅스텐 탄화물 사각 끝 선반
1. 제품 설명
마이크로 곡물 원료
입자 크기: 0.4-0.6μm
CO 10%, 12%
TRS >3600 N/mm2
경도 HRA 91.8-92.5
일 조각 HRC45-50 HRC55-60 HRC65 HRC68
나선 각 30°-45 °
날카로운 0.2-0.9 mm의 직경; 1-20 mm
막대의 직경 4-20 mm
길이 50-100 mm
절단 모양 편평하고, 정연한, 공 코, 코너 반경, 테이퍼 플루트, 등
플루트 아니오 1-7
끝 선반의 탄화물 물자의 소개
| 탄화물 급료 | 텅스텐 탄화물 막대의 기술적 세부사항 |
| 10U | CO: 10% WC 89% 희소한 성분: 1% HRA: 90.5°Grain 크기: 0.75um |
| 12U | CO: 12% WC 85% 희소한 성분: 3% HRA: 92.5°Grain 크기: 0.4um |
| K40 | CO: 12% WC 84% 희소한 성분: 4% HRA: 93°Grain 크기: 0.4um |
| K44 | CO: 12% WC 84% 희소한 성분: 4% HRA: 93.5°Grain 크기: 0.4um |
잘릴 물자
| 탄화물 급료 | 끝 선반의 HRC | 잘릴 물자 |
| 10U | HRC45-50 | HRC35의 밑에 물자 삭감을 위해 |
| 12U | HRC55-58 | HRC50의 밑에 물자 삭감을 위해 |
| K40 | HRC60-62 | HRC55의 밑에 물자 삭감을 위해 |
| K44 | HRC65-70 | HRC63의 밑에 물자 삭감을 위해 |
대응 코팅
| 탄화물 급료 | 끝 선반의 HRC | 대응 코팅 |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
2. 신청
탄소 강철, 공구 강철, 형 강철, 스테인리스의, 티타늄 합금, 구리, 무쇠 및 알루미늄, 등 자르기를 위해 사용하는.
가는 장비: 발터, ANCA, ROLLOMATIC
시험 장비: ZOLLER
3. 입히기
| 입히기 | 색깔 | 코팅 온도 | 간격 (um) | HV | 적용 온도 | 마찰 계수 |
TiAlN |
자주색 회색 | <600> | 3-5 | 3300 | 800 °C | 0.3 |
| AiTiN | 검정 | <600> | 3-5 | 3500 | 900 °C | 0.3 |
| TiXco | 구리 | <600> | 3-5 | 3500 | 1500년 °C | 0.4 |
| NaNo | 파란 | <600> | 3-5 | 3800 | 1200년 °C | 0.4 |
| AiCrN | 은 회색 | <480> | 2-2.5 | 2500 | 700 °C | 0.3 |
표준 크기:
| 순서 아니. | 플루트 dia (d) | 절단 길이 (l) | 정강이 dia (d) | 전장 (L) |
| 1.0×2.5×4D×50L | 1.0 | 2.5 | 4 | 50 |
| 1.5×4×4D×50L | 1.5 | 4 | 4 | 50 |
| 2.0×5×4D×50L | 2.0 | 5 | 4 | 50 |
| 2.5×7×4D×50L | 2.5 | 7 | 4 | 50 |
| 3.0×8×4D×50L | 3.0 | 8 | 4 | 50 |
| 3.5×10×4D×50L | 3.5 | 10 | 4 | 50 |
| 4.0×10×4D×50L | 4 | 10 | 4 | 50 |
| 4.5×11×6D×50L | 4.5 | 11 | 6 | 50 |
| 5.0×13×6D×50L | 5.0 | 13 | 6 | 50 |
| 5.5×13×6D×50L | 5.5 | 13 | 6 | 50 |
| 6.0×15×6D×50L | 6.0 | 15 | 6 | 50 |
| 6.5×15×8D×60L | 6.5 | 15 | 8 | 60 |
| 7.0×17×8D×60L | 7.0 | 17 | 8 | 60 |
| 7.5×17×8D×60L | 7.5 | 17 | 8 | 60 |
| 8.0×20×8D×60L | 8.0 | 20 | 8 | 60 |
| 8.5×25×10D×75L | 8.5 | 25 | 10 | 75 |
| 9.0×25×10D×75L | 9.0 | 25 | 10 | 75 |
| 9.5×25×10D×75L | 9.5 | 25 | 10 | 75 |
| 10.0×25×12D×75L | 10.0 | 25 | 12 | 75 |
| 10.5×25×12D×75L | 10.5 | 25 | 12 | 75 |
| 11.0×28×12D×75L | 11.0 | 28 | 12 | 75 |
| 11.5×28×12D×75L | 11.5 | 28 | 12 | 75 |
| 12.0×30×12D×75L | 12.0 | 30 | 12 | 75 |
| 13.0×33×16D×100L | 13.0 | 33 | 16 | 100 |
| 14.0×40×16D×100L | 14.0 | 40 | 16 | 100 |
| 15.0×40×16D×100L | 15.0 | 40 | 16 | 100 |
| 16.0×40×16D×100L | 16.0 | 40 | 16 | 100 |
| 17.0×40×20D×100L | 17.0 | 40 | 20 | 100 |
| 18.0×40×20D×100L | 18.0 | 40 | 20 | 100 |
| 19.0×40×20D×100L | 19.0 | 40 | 20 | 100 |
| 20.0×40×20D×100L | 20.0 | 40 | 20 | 100 |
| 25.0×40×25D×100L | 25.0 | 40 | 25 | 100 |
